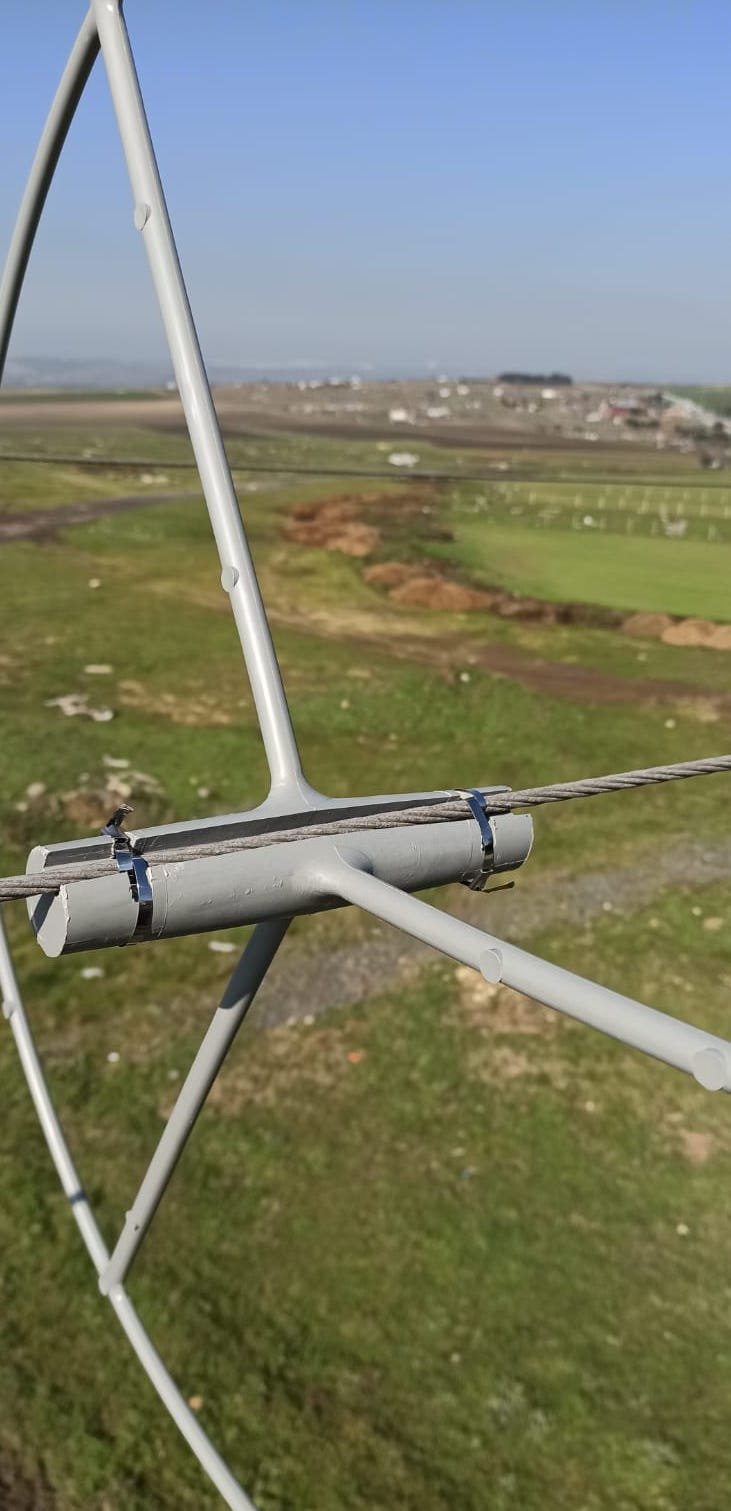

İzolasyon Çemberleri.

Havai hatlarda kullanılan izolasyon çemberleri ile iletken birbirleriyle temasın önüne geçilmiş olup hattın daha güvenli olmasını sağlamaktadır.

Elektrik atlaması iletkenlerin birbirine fazla yaklaşması durumunda gerçekleşmektedir. İletkenlerin birbirine yaklaşması hem hava muhalefetleri hem de dış olayların yaşanması sonucuyla oluşur. İletkenlerin birbirine yaklaştıran nedenler arasında;

Tipi şeklinde karlar, sağanak yağmurlar
Elektrik hatlarına konan göçmen kuşların hareketleri
Direkler arası mesafelerin standartların üzerinde olması sayılabilir.

Kullanılan bu çemberler sayesinde hattaki iletkenler arasındaki mesafeyi 70cm genişliği ile sınırlandırmaktadır.

Hava hatlarındaki direkler arası mesafeler, kol açıklıkları ve kablo gergi hataları böylece giderilmiş olup, elektrik atlama ve kısa devre akımlarını en aza indirmektedir.

Kullanım avantajları arasında;

İletkenlerin arasındaki yaklaşımı sınırlandırır (70cm)
İletkenler arası atlama ve kısa devreden kaynaklı arızaları %90 a kadar azaltabilme
Yüksek esneklik ve yüksek dayanım (hava şartlarına karşı)
Her türlü hava şartına uygun
Yüksek izolasyon direnci (-40 ile +60C 5000VAC ve 5000DA de direnci >199.9MOhm
Montajı kolay

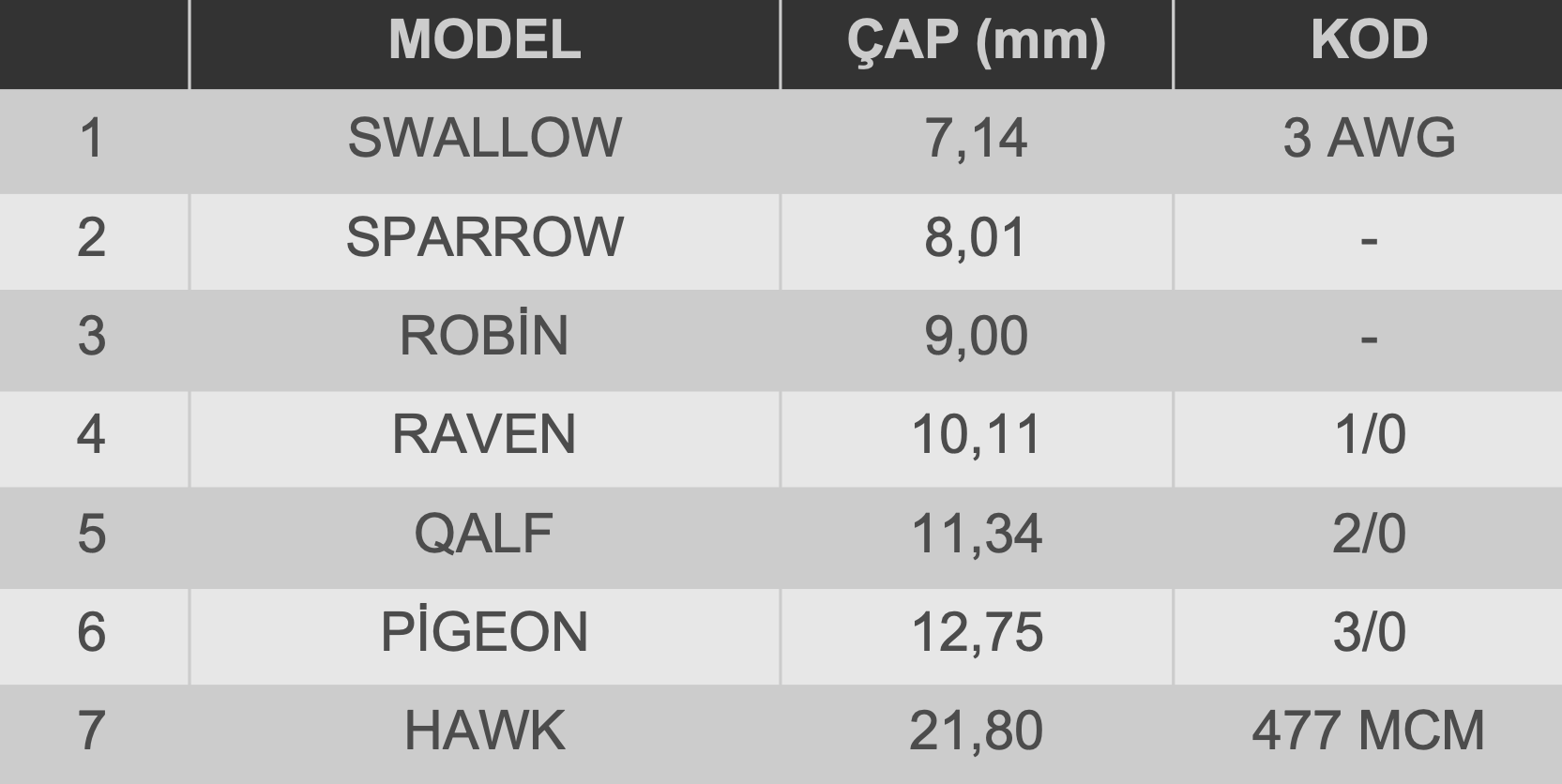

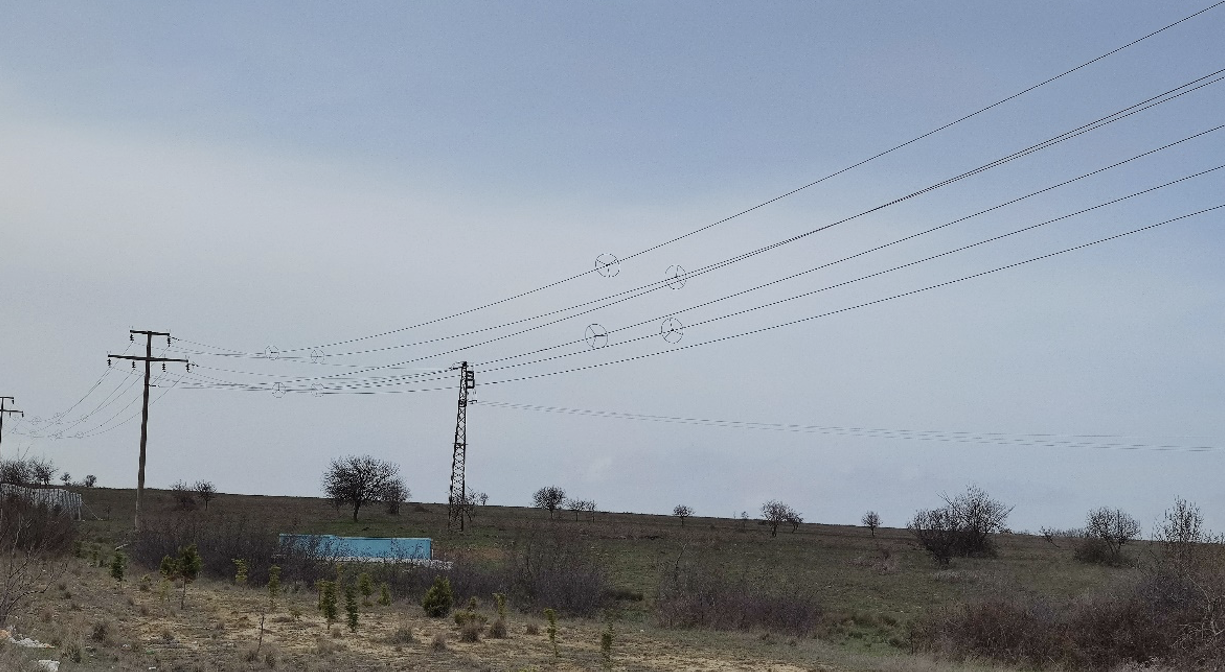

Direk mesafeleri; 100 metreye kadar olan hava hattı için, tek devre enerji nakil hatlarında 2 adet, çift devre enerji nakil hatlarında 4 adet kullanılması uygundur.

Direk mesafeleri; 100 metrenin üstünde olan hava hattı için; tek devre enerji nakil hatlarında 3 adet, çift enerji nakil hatlarında 6 adet kullanılması uygundur.

—

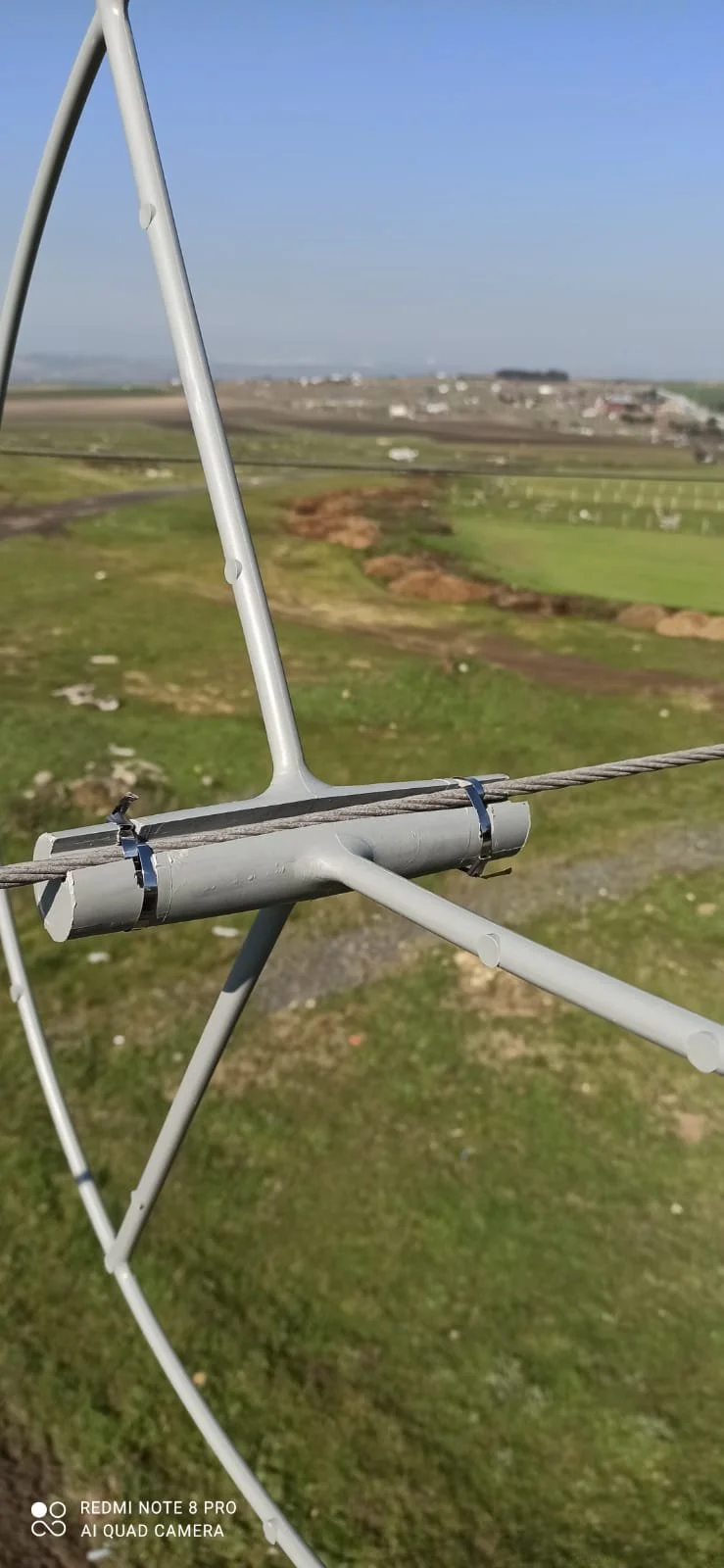

Insulation Circles (Rings).

The insulation circles used in overhead lines and the conductor are prevented from contacting each other and ensure that the line is safer.

Electric arcs occurs when the conductors come too close to each other. The convergence of the conductors occurs as a result of both heavy weather and external events. Among the reasons that bring the conductors closer together;

Heavy snow, heavy rains
Movements of birds perched on power lines
It can be considered that the distances between the poles are above the standards.
Thanks to these circles used, the distance between the conductors in the line is limited to 70 cm.
Distances between poles, arm openings and cable tensioning errors in overhead lines are thus eliminated, minimizing electrical arcs and short circuit currents.

Among the advantages of use;

Limits the approach between conductors (70cm)
Able to reduce the faults caused by inter-conductor jumping and short circuit up to 90%
High flexibility and high resistance (against weather conditions)
Suitable for all weather conditions
High insulation resistance (resistance at -40 to +60C 5000VAC and 5000DA >199.9MOhm
Easy to assemble

Pole distances; For overhead lines up to 100 meters, it is suitable to use 2 units in single circuit energy transmission lines and 4 units in double circuit energy transmission lines.

Pole distances; For the overhead line over 100 meters; It is suitable to use 3 units in single-circuit energy transmission lines and 6 units in double energy transmission lines.
