Birtan Elektrik tüm hava hattı klemensleri için özel çözümler sunuyor.

Birtan Electric offers special solutions for all air line groove connectors.

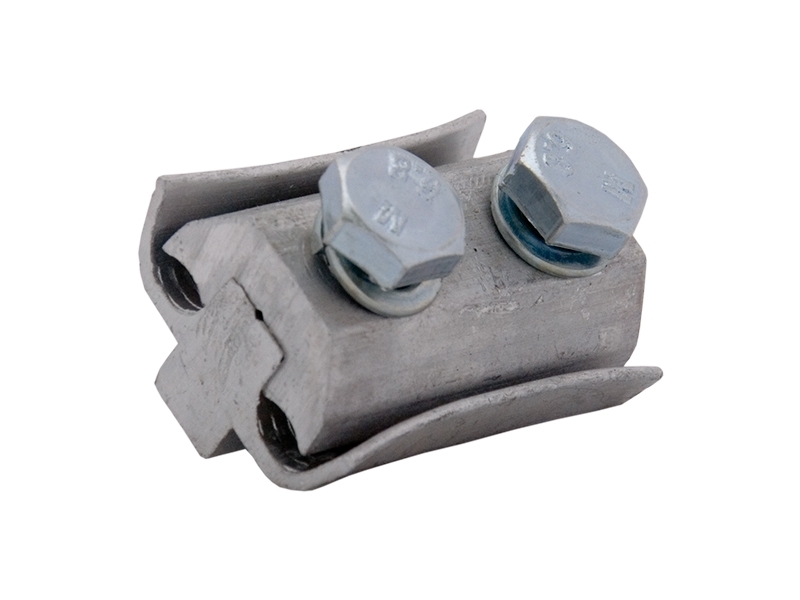

Alüminyum Branşman Klemensler. / Aluminium Parallel Groove Connectors.

A25-A25 Branşman Klemens  / 6-25 AL / Rose

A40-A40 Branşman Klemens / 16-40 AL / Rose, Lily, Swallow, Sparrow

A70-A70 Branşman Klemens / 16-70 AL / Rose, Lily, Swallow, Sparrow, Pansy

A95-A95 Branşman Klemens / 25-95 AL / Lily, Swallow, Pansy, Aster, Raven

A120-A120 Branşman Klemens / 40-120 AL / Pansy, Aster, Phlox, Oxlip, Raven, Pigeon

A150-A150 Branşman Klemens / 40-150 AL / Pansy, Aster, Phlox, Oxlip, Swallow, Raven

A240-A240 Branşman Klemens / 70-240 AL / Daisy, Peony, Tulip, Canna, Partridge, Ostrich, Hawk

Alüminyum Durdurucu Klemensler. / Aluminium Stopper Type Connectors.

A16-A50 Durducu Klemens / 16-50 AL / Rose, Lily, Swallow, Sparrow

A50-A95 Durdurucu Klemens / 50-95 AL / Poppy, Aster, Phlox, Raven

A95-A120 Durdurucu Klemens / 95-120 AL /Poppy, Aster, Phlox, Raven

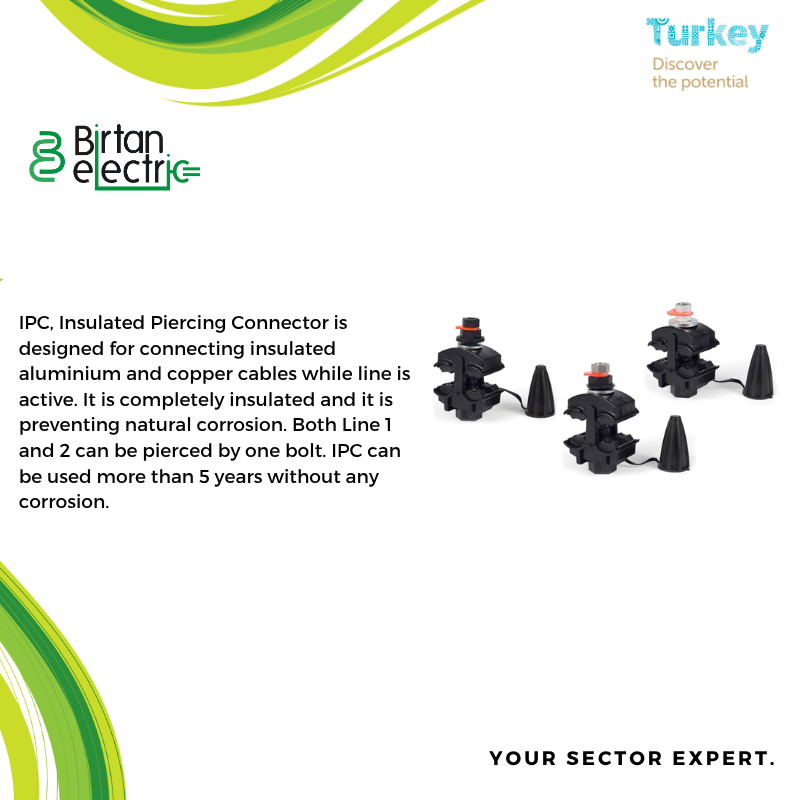

Tam izoleli klemensler, alçak gerilimli yalıtılmış bakır ve alüminyum kablolar için kullanılır. Tamamen yalıtılmış civata canlı hat çalışmasını güvenli kılar. İletken 1 ve İletken 2 izolasyonlarının her ikisi tek bir civata hareketi ile delinebilmektedir. Bu tasarım canlı hat çalışmalarında iletkenlerin yalıtkan kısımlarını sökmek için ekstra işçilik harcanmasının önüne geçer.

Insulated piercing connectors are used for low voltage insulated copper and aluminum cables. The fully insulated bolt makes live line operation safe. Both the Conductor 1 and Conductor 2 insulations can be drilled with a single bolt movement. This design avoids extra work to remove the insulating parts of the conductors in aerial line maintenance.

16-95/1,5-10mm2 İzoleli Klemens.

Bu izole klemensler (CESp/CNT 95), ana güç dağıtım hattının AG AER iletkenleri ve sokak aydınlatma bağlantı hattının AG AER iletkenleri veya diğer küçük elektrik tüketicileri üzerindeki yalıtımı aynı anda koruyarak teması sağlamak için kullanılır.

Ambalaj: 50 ADET

İzin Verilen Maksimum Çekme Kuvveti: 12 Nm

Nominal Çekme Kuvveti: 10 Nm

Kullanım Aralığı: 16mm2-95mm2/1,5mm2-10mm2

—

These insulated terminal blocks (CESp/CNT 95) are used to ensure contact while simultaneously maintaining the insulation on the LV ABC conductors of the main power distribution line and the LV ABC conductors of the street lighting connection line or other small electrical consumers.

Packaging: 50 PCS

Maximum Allowed Pulling Force: 12 Nm

Nominal Pulling Force: 10 Nm

Usage Range: 16mm2-95mm2/1.5mm2-10mm2

16-95/16-95mm2 İzoleli Klemens.

MAREL CDRSp/CNT 95, 16-95/16-95 mm2, ana enerji dağıtım hattının AG AER iletkenleri ve AG AER şebeke bağlantı iletkeni üzerindeki izolasyonun aynı anda delinmesiyle kontak elde etmek için kullanılır. Konnektör alüminyum veya bakır iletken fark etmeksizin AG AER ve branşman iletkeninin bağlantısını sağlayacak şekilde üretilmiştir. Konektörün gövdesi Isıya ve UV'ye dayanıklı plastikten yapılmıştır ve elastomer ek parça, temas noktalarında nemin oluşmasını önlediğinden elektrolitik korozyon görünümünü ortadan kaldırır. Kontaklar elektrik kontak gresi ile korunmaktadır. Gerilim altında montaj mümkündür ancak yeterli koruma ekipmanının kullanılması zorunludur.

Ambalaj: 50 ADET

İzin Verilen Maksimum Çekme Kuvveti: 14 Nm

Nominal Çekme Kuvveti: 10 Nm

Kullanım Aralığı: 16mm2-95mm2/16mm2-95mm2

—

MAREL CDRSp/CNT 95, 16-95/16-95 mm2 is used to obtain contact by simultaneously piercing the insulation on the LV ABC conductors of the main energy distribution line and the LV ABC network connection conductor. The connector is manufactured to ensure the connection of LV ABC and branch conductor, regardless of aluminum or copper conductor. The body of the connector is made of Heat and UV resistant plastic, and the elastomer insert prevents moisture from forming at the contacts, eliminating the appearance of electrolytic corrosion. The contacts are protected with electrical contact grease. Installation under voltage is possible, but the use of adequate protective equipment is mandatory.

Packaging: 50 PCS

Maximum Allowed Pulling Force: 14 Nm

Nominal Pulling Force: 10 Nm

Usage Range: 16mm2-95mm2/16mm2-95mm2

16-95/2,5-35mm2 İzoleli Klemens.

MAREL CDRSp/CNT, 16-95/2,5-35 mm2, ana enerji dağıtım hattının AG AER iletkenleri ve AG AER şebeke bağlantı iletkeni üzerindeki izolasyonun aynı anda delinmesiyle kontak elde etmek için kullanılır. Konnektör alüminyum veya bakır iletken fark etmeksizin AG AER ve branşman iletkeninin bağlantısını sağlayacak şekilde üretilmiştir. Konektörün gövdesi Isıya ve UV'ye dayanıklı plastikten yapılmıştır ve elastomer ek parça, temas noktalarında nemin oluşmasını önlediğinden elektrolitik korozyon görünümünü ortadan kaldırır. Kontaklar elektrik kontak gresi ile korunmaktadır. Gerilim altında montaj mümkündür ancak yeterli koruma ekipmanının kullanılması zorunludur.

Ambalaj: 50 ADET

İzin Verilen Maksimum Çekme Kuvveti: 14 Nm

Nominal Çekme Kuvveti: 12 Nm

Kullanım Aralığı: 2,5mm2-35mm2/16mm2-95mm2

—

MAREL CDRSp/CNT, 16-95/2.5-35 mm2 is used to obtain contact by simultaneously piercing the insulation on the LV ABC conductors of the main energy distribution line and the LV ABC network connection conductor. The connector is manufactured to ensure the connection of LV ABC and branch conductor, regardless of aluminum or copper conductor. The body of the connector is made of Heat and UV resistant plastic, and the elastomer insert prevents moisture from forming at the contacts, eliminating the appearance of electrolytic corrosion. The contacts are protected with electrical contact grease. Installation under voltage is possible, but the use of adequate protective equipment is mandatory.

16-95/25-150mm2 İzoleli Klemens.

Marel yalıtımlı izoleli klemensler, ana güç dağıtım hattının AG AER iletkenleri, ardışık iki ana hattın iletkenleri veya yüksek güç bağlantı hattının iletkenleri üzerindeki yalıtımı aynı anda delerek teması sağlamak için kullanılır.

Ambalaj: 50 ADET

İzin Verilen Maksimum Çekme Kuvveti: 18 Nm

Nominal Çekme Kuvveti: 12 Nm

Kullanım Aralığı: 16mm2-95mm2/25mm2-150mm2

—

Marel insulated terminal blocks are used to ensure contact by simultaneously piercing the insulation on the LV ABC conductors of the main power distribution line, the conductors of two consecutive main lines or the conductors of the high power connection line.

Packaging: 50 PCS

Maximum Allowed Pulling Force: 18 Nm

Nominal Pulling Force: 12 Nm

Usage Range: 16mm2-95mm2/25mm2-150mm2

16-95/4-70mm2 İzoleli Klemens.

MAREL CDRSp/CNT, 16-95/4-70 mm2, ana enerji dağıtım hattının AG AER iletkenleri ve AG AER şebeke bağlantı iletkeni üzerindeki izolasyonun aynı anda delinmesiyle kontak elde etmek için kullanılır. Konnektör alüminyum veya bakır iletken fark etmeksizin AG AER ve branşman iletkeninin bağlantısını sağlayacak şekilde üretilmiştir. Konektörün gövdesi Isıya ve UV'ye dayanıklı plastikten yapılmıştır ve elastomer ek parça, temas noktalarında nemin oluşmasını önlediğinden elektrolitik korozyon görünümünü ortadan kaldırır. Kontaklar elektrik kontak gresi ile korunmaktadır. Gerilim altında montaj mümkündür ancak yeterli koruma ekipmanının kullanılması zorunludur.

Kullanım Aralığı: 16mm2-95mm2/4mm2-70mm2

—

MAREL CDRSp/CNT, 16-95/4-70 mm2 is used to obtain contact by simultaneously piercing the insulation on the LV ABC conductors of the main energy distribution line and the LV ABC network connection conductor. The connector is manufactured to ensure the connection of LV ABC and branch conductor, regardless of aluminum or copper conductor. The body of the connector is made of Heat and UV resistant plastic, and the elastomer insert prevents moisture from forming at the contacts, eliminating the appearance of electrolytic corrosion. The contacts are protected with electrical contact grease. Installation under voltage is possible, but the use of adequate protective equipment is mandatory.

Usage Range: 16mm2-95mm2/4mm2-70mm2

25-150/25-150mm2 İzoleli Klemens.

Bu izole klemensler (CDRSp/CNT 150 2p), ardışık iki ana hattın AG AER iletkenleri veya yüksek güç bağlantı hattının iletkenleri üzerindeki yalıtımı aynı anda delerek teması sağlamak için kullanılır.

Ambalaj: 50 ADET

İzin Verilen Maksimum Çekme Kuvveti: 16 Nm

Nominal Çekme Kuvveti: 12 Nm

Kullanım Aralığı: 25mm2-150mm2/25mm2-150mm2

—

These insulated terminal blocks (CDRSp/CNT 150 2p) are used to ensure contact by simultaneously piercing the insulation on the LV ABC conductors of two consecutive main lines or the conductors of the high power connection line.

Packaging: 50 PCS

Maximum Allowable Pulling Force: 16 Nm

Nominal Pulling Force: 12 Nm

Usage Range: 25mm2-150mm2/25mm2-150mm2

35-150/4-50mm2 İzoleli Klemens.

Bu izole klemensler (CBS/CT 150), ana dağıtım hattının AG AER İletkenleri ve AG AER ağ bağlantı iletkeni üzerindeki yalıtımı aynı anda geçerek teması sağlamak için kullanılır.

Ambalaj boyutu: 50 ADET

İzin Verilen Maksimum Çekme Kuvveti: 16 Nm

Nominal Çekme Kuvveti: 12 Nm

Kullanım Aralığı: 35mm2-150mm2/ 4mm2-50mm2

—

These isolated terminal blocks (CBS/CT 150) are used to ensure contact by simultaneously passing the insulation on the LV ABC Conductors of the main distribution line and the LV ABC network connection conductor.

Packaging size: 50PCS

Maximum Allowable Pulling Force: 16 Nm

Nominal Pulling Force: 12 Nm

Usage Range: 35mm2-150mm2/ 4mm2-50mm2

35-240/35-240mm2 İzoleli Klemens.

Marel yalıtımlı izoleli klemensler, ana güç dağıtım hattının AG AER iletkenleri, ardışık iki ana hattın iletkenleri veya yüksek güç bağlantı hattının iletkenleri üzerindeki yalıtımı aynı anda delerek teması sağlamak için kullanılır.

Ambalaj: 20 ADET

İzin Verilen Maksimum Çekme Kuvveti: 18 Nm

Nominal Çekme Kuvveti: 12 Nm

Kullanım Aralığı: 35mm2-240mm2/35mm2-240mm2

—

Marel insulated terminal blocks are used to ensure contact by simultaneously piercing the insulation on the LV AER conductors of the main power distribution line, the conductors of two consecutive main lines or the conductors of the high power connection line.

Packaging: 20 PCS

Maximum Allowed Pulling Force: 18 Nm

Nominal Pulling Force: 12 Nm

Usage Range: 35mm2-240mm2/35mm2-240mm2

6-150/1,5-35mm2 İzoleli Klemens.

MAREL CDRSp/CNT, 6-150/1,5-35 mm2, ana enerji dağıtım hattının AG AER iletkenleri ve AG AER şebeke bağlantı iletkeni üzerindeki izolasyonun aynı anda delinmesiyle kontak elde etmek için kullanılır. Konnektör alüminyum veya bakır iletken fark etmeksizin AG AER ve branşman iletkeninin bağlantısını sağlayacak şekilde üretilmiştir. Konektörün gövdesi Isıya ve UV'ye dayanıklı plastikten yapılmıştır ve elastomer ek parça, temas noktalarında nemin oluşmasını önlediğinden elektrolitik korozyon görünümünü ortadan kaldırır. Kontaklar elektrik kontak gresi ile korunmaktadır. Gerilim altında montaj mümkündür ancak yeterli koruma ekipmanının kullanılması zorunludur.

Ambalaj: 50 ADET

İzin Verilen Maksimum Çekme Kuvveti: 12 Nm

Nominal Çekme Kuvveti: 10 Nm

Kullanım Aralığı: 2,5mm2-35mm2/16mm2-95mm2
